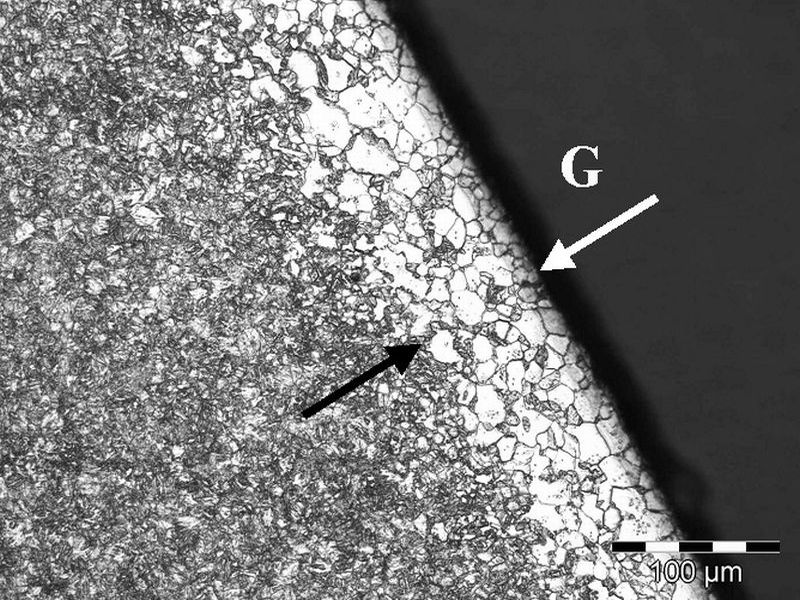

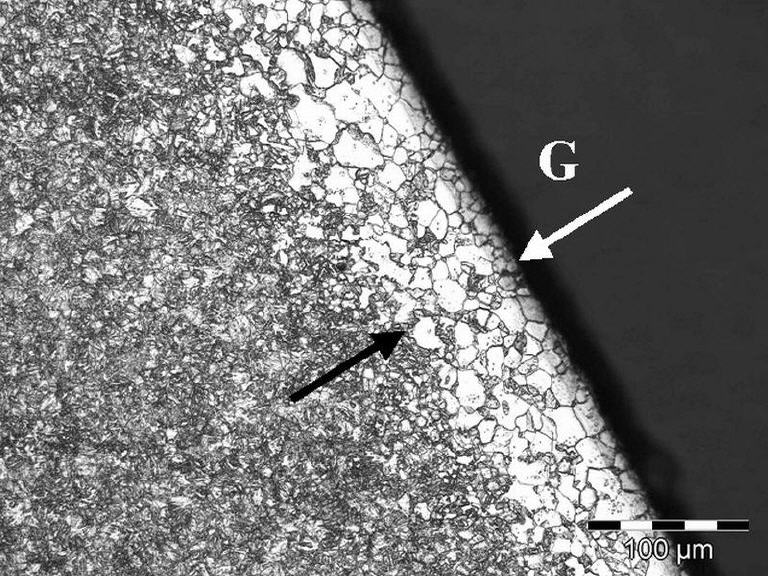

Entkohlung an der Gewindeflanke einer 10.9 Schraube M24 durch Sauerstoffüberschuß im Härteofen.

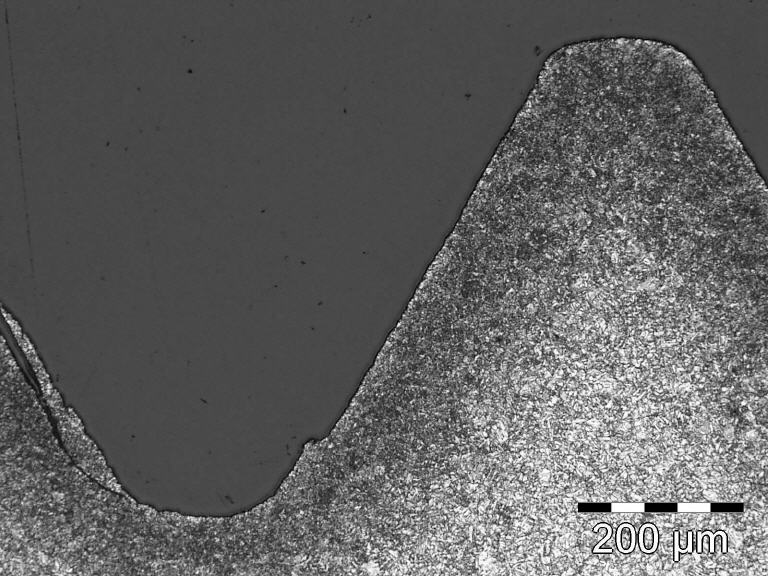

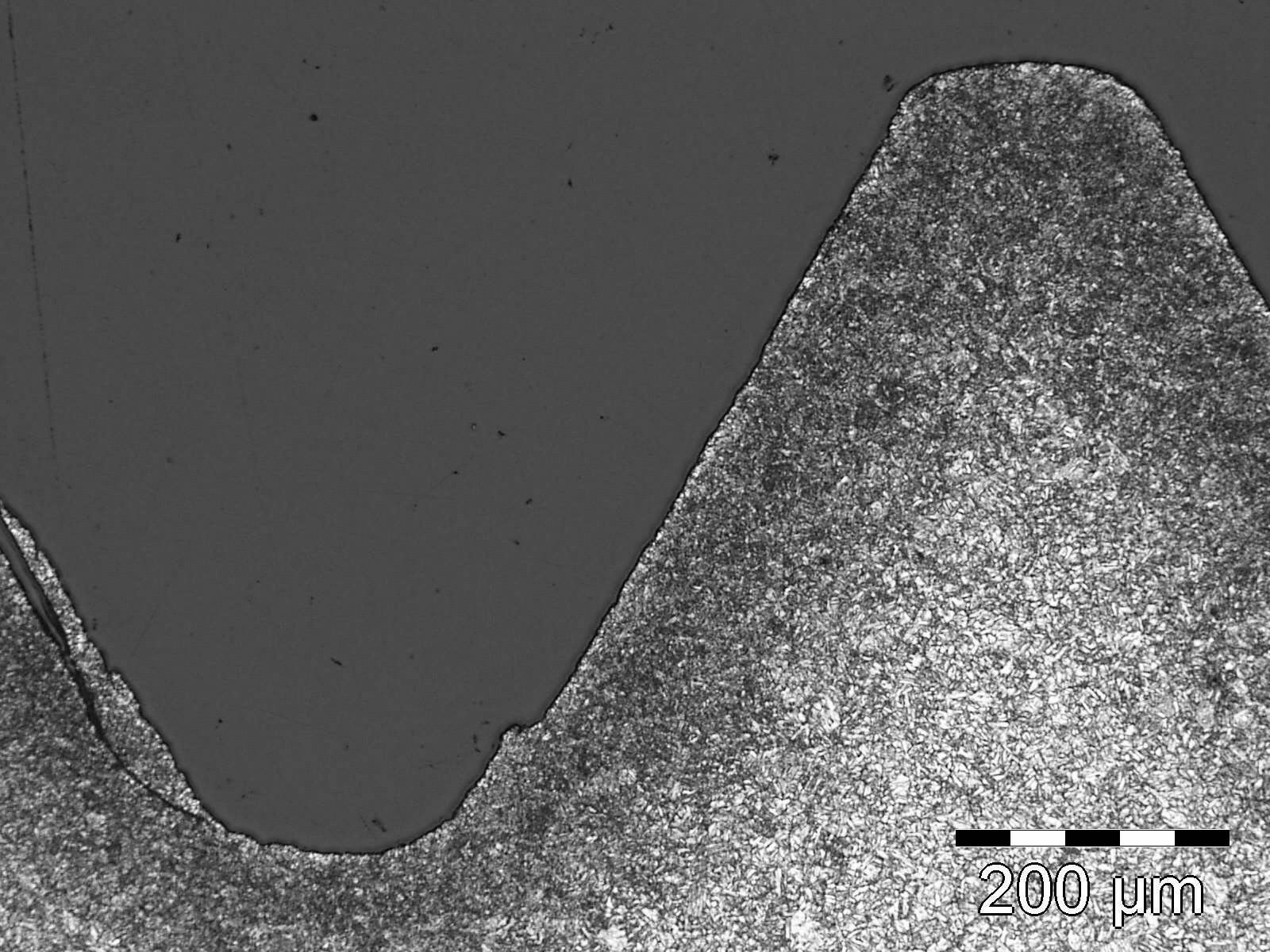

Bei einer anderen Schraube ist am Gewinde ein dunkler Saum erkennbar, eine Anreicherung der Randschicht mit Kohlenstoff über den Kohlenstoffgehalt des Grundmetalls hinaus (Aufkohlung). Mit einer erhöhten Oberflächenhärte liegt ein sprödbruchanfälliger Werkstoffzustand vor.

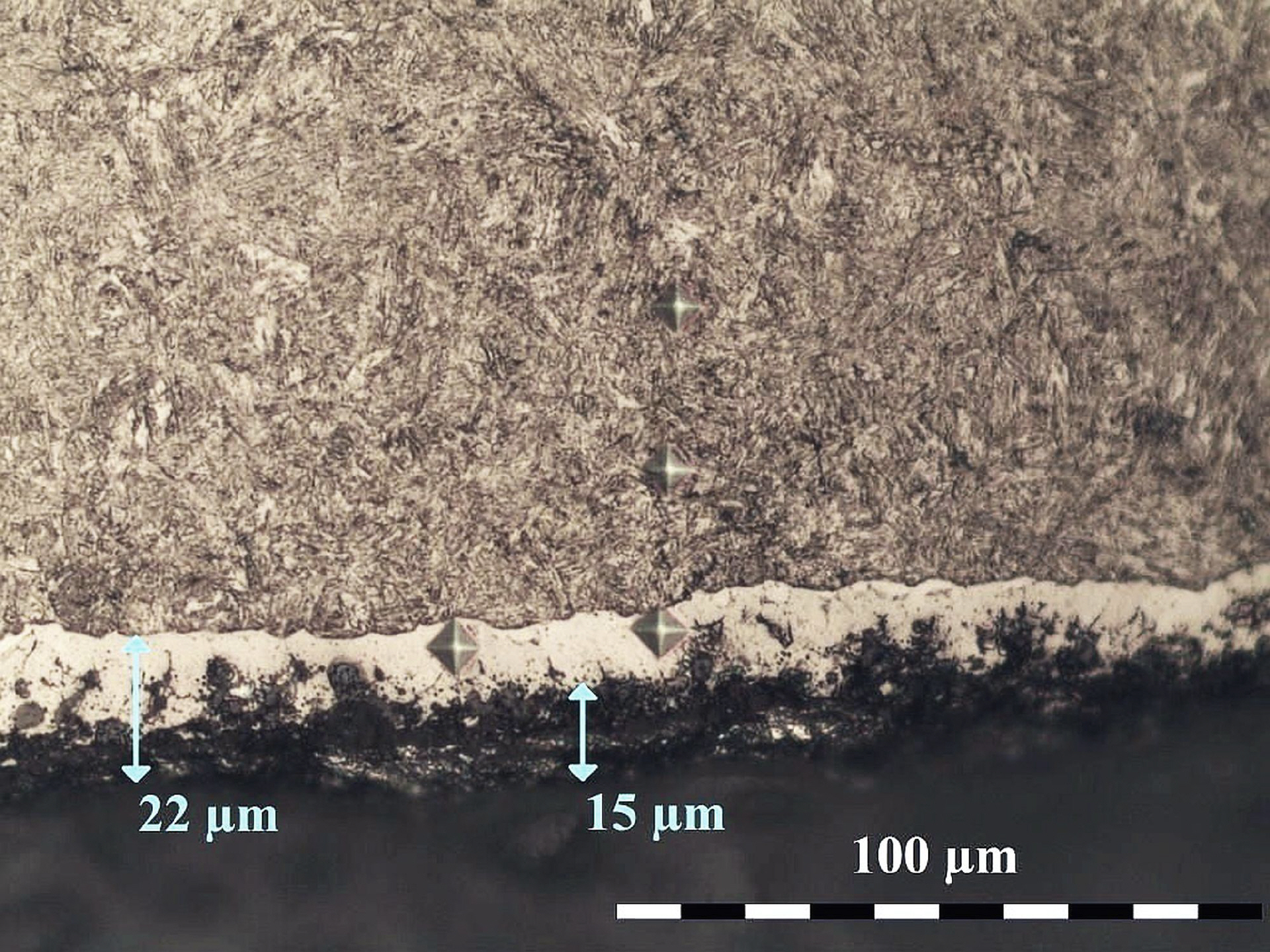

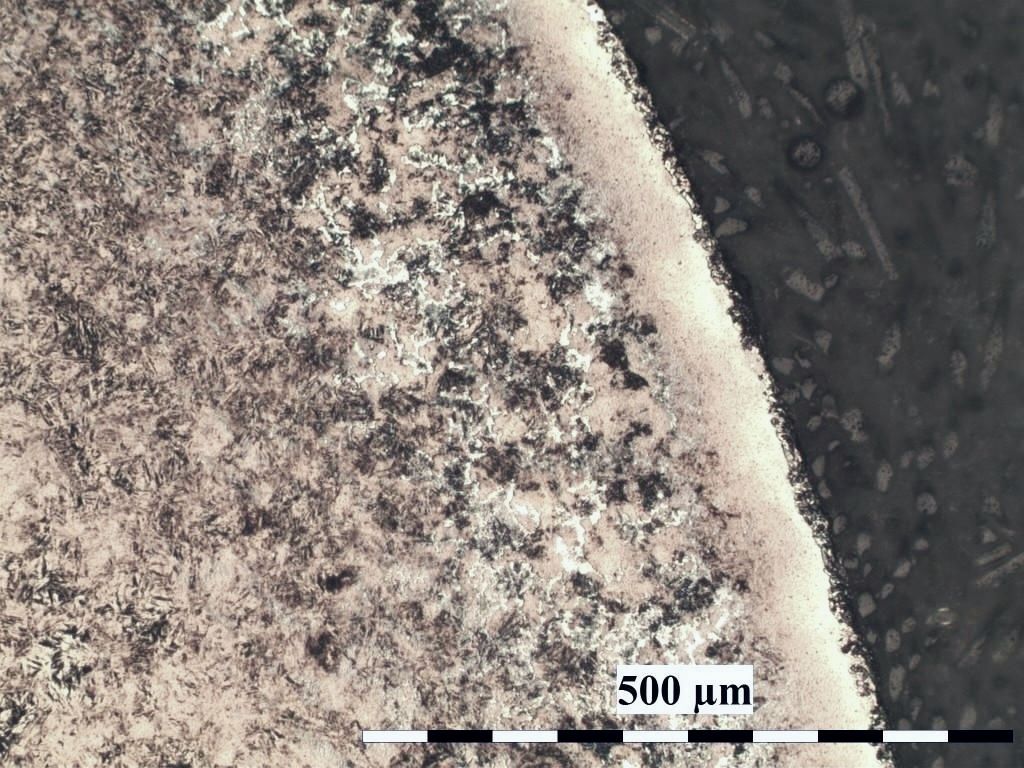

Eine nicht durchgeführte Entphosphatierung einer Schraube der Abmessung M12 FK 12.9 führte im Härteofen zu einer Phosphordiffusion und Bildung von Deltaferrit an der Schraubenoberfläche. Dieser Werkstoffzustand begünstigt Sprödbrüche. Das Randgefüge, geätzt mit Nital, zeigt den charakteristischen hellen Saum, weiterhin sind Mikrohärte-Eindrücke und die Zinklamellenbeschichtung (15 µm) zu erkennen. Mit einer Ätzung nach Oberhoffer wird die Diffusionszone sichtbar. Dabei werden Zonen mit Phosphoranreicherungen kaum angegriffen und erscheinen hell, phosphorfreie Bereiche sind dunkel.
